低压二氧化碳气体灭火装置 |
 |
 |
低压二氧化碳自动灭火装置介绍 |
低压二氧化碳自动灭火装置是一项基于高压二氧化碳自动灭火系统原理开发，而性能更加优越的灭火设施，是国际上二十世纪九十年代发展起来的新型自动灭火系统。该系统具有功能完善，自动性能好，工作可靠 、准确等优点。其主要部件有罐体组件（其中包括储罐 、安全阀、液位仪、压力表、压力开关等）、维修阀、主阀、选择阀、电磁阀、制冷机组、装置控制柜、喷嘴 、管道及管道附件等。
另外 低压二氧化碳 还具有惰化功能 ，是一项基于低压二氧化碳自动灭火系统基础上开发的,用于水泥制造、发电行业的一种降低爆炸浓度的专用设备。具有功能完善，自动性能好 ，工作可靠、准确等优点。其主要部件有惰化主阀、汽化器 、减压装置、惰化选择阀、电磁阀、制冷机组 、惰化装置控制柜、喷嘴、管道及管道附件等。能在得到保护区或中心控制室的释放信号后，及时将释放出来的二氧化碳液体汽化后减压输送至需要惰化的保护区，以降低该保护区的爆炸浓度，该过程一般持续8小时。
QMED系列低压二氧化碳装置具有动作可靠、安全 ，操作方便,便于安装、复位、维护保养等优点。系统可实现自动监控，可持续显示压力、液位，并具有高低压力 、高低液位自动报警，制冷机自动启闭的功能，而且可根据保护区大小，编程控制主阀和选择阀的开启时间，可靠地达到灭火目的。
综上所述，低压二氧化碳系统以其使用效率高 ，成本低 ，无污染 ，适用范围广泛以及优良的拓展性能等优点将会日益受到社会的青睐。
 |
|
|
|
装置主要参数： |
|
型号 |
设计压力 （MPa） |
灭火剂储存温度（℃） |
充装率 （kg/l） |
使用温度（℃） |
工作电压 （V） |
制冷机组 |
|
QMED-6.7-W/P-SA |
2.5 |
-20～-18
|
≤0.95
|
-23～+50
|
AC220/380 DC24±3 |
双制冷 |
|
QMED-11.1-W/P-SA |
2.5 |
-20～-18 |
≤0.95 |
-23～+50 |
AC220/380 DC24±3 |
双制冷 |
|
|
制冷机组的参数 |
|
制冷机组 型号 |
制冷剂 |
名义马力 (hp) |
净重 （Kg） |
工作电流（A） |
最大电流（A） |
电压（V） |
输入功率（W） |
|
TAG2516ZBR |
R404A |
4 |
106 |
5.18 |
10.7 |
380 |
3151 |

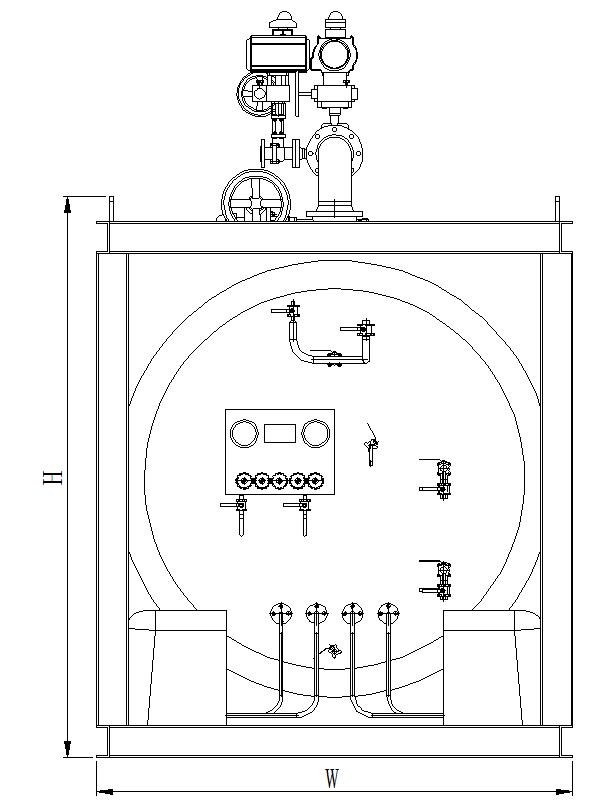

储罐外形及连接尺寸
|
吨位 (t) |
L1 (mm) |
L2 (mm) |
H1 (mm) |
H2 (mm) |
总重(包括灭火剂)(t)
|
排放口径 (mm) |
|
6 |
6300 |
2400 |
2900 |
11 |
150 |
6 |
|
10 |
8500 |
2400 |
2900 |
16 |
150 |
10 |
|
|

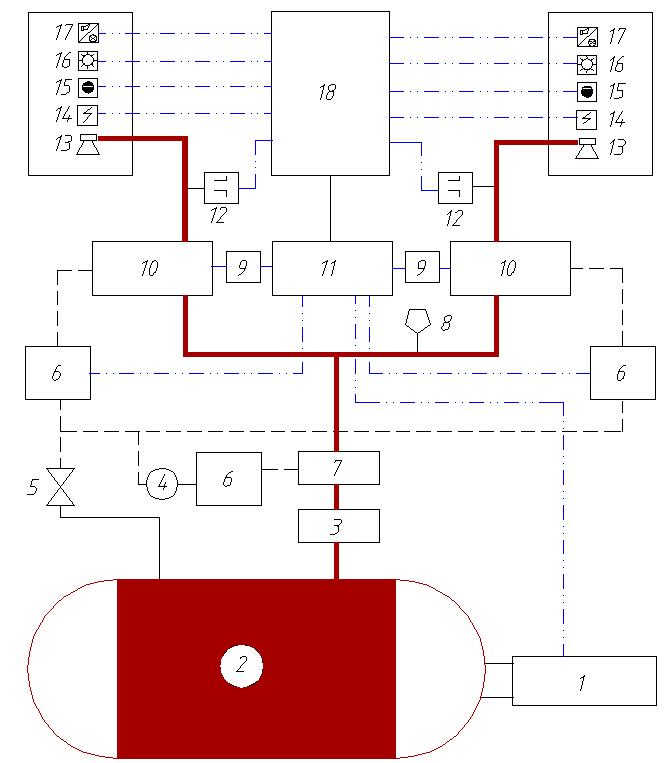

灭火功能系统主要部件组成： |
系统主要部件名称及其功能表：
|
序号 |
名 称 |
功 能 |
|
1 |
制冷机组 |
确保储罐中二氧化碳灭火剂长期处于低温低压状态 |
|
2 |
储罐 |
储存低温低压的二氧化碳灭火剂 |
|
3 |
维修阀 |
平时常开，检修主阀时关闭 |
|
4 |
减压阀 |
将控制主阀的管路气源减压 |
|
5 |
启动管路维修阀 |
平时常开，检修启动管路时关闭 |
|
6 |
电磁阀 |
控制主阀、选择阀的启闭 |
|
7 |
主阀 |
平时关闭 ，灭火时开启释放二氧化碳灭火剂 |
|
8 |
安全泄压阀 |
当系统管道中压力过高时 ，膜片爆破，保护系统 |
|
9 |
压力开关 |
将选择阀的启闭状态回馈信号给装置控制柜 |
|
10 |
选择阀 |
控制二氧化碳灭火剂流向需要灭火的保护区 |
|
11 |
装置控制柜 |
对储罐实行状态监控并执行灭火指令 |
|
12 |
自锁压力开关 |
灭火剂释放时，反馈灭火剂释放信号给报警灭火控制器 |
|
13 |
喷嘴 |
喷射二氧化碳灭火剂 ，实施灭火 |
|
14 |
火灾探测器 |
探测火灾信号并反馈给报警灭火控制器 |
|
15 |
手动控制盒 |
实现系统电气手动操作和紧急停止操作 |
|
16 |
放气显示 |
提醒现场人员二氧化碳灭火剂已释放 |
|
17 |
声光报警器 |
系统探测到火警后发出声光报警 |
|
18 |
报警灭火控制器 |
实现火灾报警功能并发出灭火指令 |
|
|

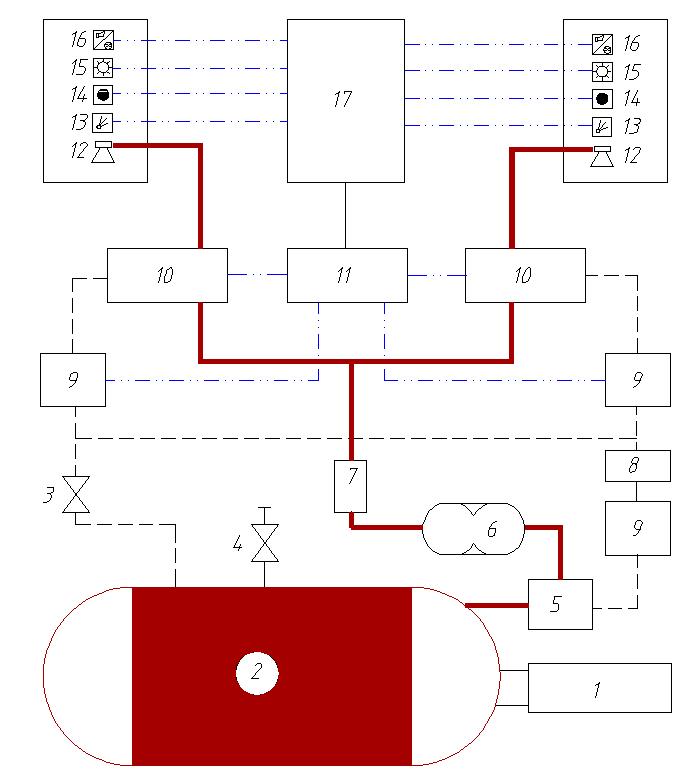

惰化功能系统主要部件组成 ： |
低压二氧化碳惰化装置各主要部件名称及其功能见下表 ：
|
序号 |
名 称 |
功 能 |
|
1 |
制冷机组 |
确保储罐中二氧化碳灭火剂长期处于低温低压状态 |
|
2 |
储罐 |
储存低温低压的二氧化碳灭火剂 |
|
3 |
启动管路维修阀 |
平时常开 ，检修启动管路时关闭 |
|
4 |
安全泄压阀 |
当系统管道中压力过高时打开，保护系统 |
|
5 |
惰化主阀 |
平时关闭，惰化时开启释放二氧化碳灭火剂 |
|
6 |
汽化器及控制器 |
平时保温，惰化时加热，提供足够的热量 |
|
7 |
减压装置 |
平时处于伺服状态，紧急时可取消减压 |
|
8 |
减压阀 |
平时处于伺服状态，为惰化主阀气缸减压 |
|
9 |
电磁阀 |
控制惰化主阀的启闭和惰化选择阀的开启 |
|
10 |
惰化选择阀 |
控制二氧化碳灭火剂的流向需要惰化的保护区 |
|
11 |
惰化装置控制柜 |
对储罐实行状态监控并执行惰化指令 |
|
12 |
喷嘴 |
喷射二氧化碳灭火剂 ，实施惰化 |
|
13 |
可燃气体探测器 |
探测保护区可燃气体浓度，超标后反馈给惰化控制器 |
|
14 |
手动控制盒 |
实现系统电气手动操作和紧急停止操作 |
|
15 |
放气显示 |
提醒现场人员惰化气体已释放 |
|
16 |
声光报警器 |
系统探测到浓度超标后发出声光报警 |
|
17 |
报警控制器 |
处于报警伺服状态，用于接收和下达惰化信号 |
注：1、我公司可根据客户要求进行各种规格定制。2、由于低压二氧化碳灭火装置性能复杂特殊，请来电来函详细咨询，能为您服务尊龙凯时人生就是搏倍感荣幸！
