IG541混合气体灭火系统 IG541 Automatic Fire Extinguishing System |
 |
|
IG-541混合气体灭火剂是由氮气、氩气和二氧化碳气体按一定比例混合而成的气体，由于这些气体都是在大气层中自然存在 ，且来源丰富 ，因此它对大气层臭氧没有耗损（臭氧耗损潜能值ODP=0） ，也不会对地球的“温室效应”产生影响 ，更不会产生具有长久影响大气寿命的化学物质。混合气体无毒 、无色、无味、无腐蚀性及不导电，既不支持燃烧，又不与大部分物质产生反应。以环保的角度来看，是一种较为理想的灭火剂。 |
 |
 |
IG-541混合气体成分及质量要求表 |
|
混合气体成分项目 |
氮气（N2） |
氩气（Ar） |
二氧化碳（CO2） |
|
所占比例 |
48.8~55.2% |
37.2~42.8% |
7.6~8.4% |
|
纯度要求 |
＞99.99% |
＞99.97% |
＞99.5% |
|
含水量要求 |
＜0.005% |
＜0.004% |
＜0.01% |
|
含氧量要求 |
＜0.003% |
＜0.003% |
＜0.01% |
|
|
IG-541混合气体物理性质 |
|
分子量（大约） |
34.0 |
沸点时的蒸发率 |
220KJ/Kg |
|
费电（1atm） |
-196℃ |
蒸汽比热（1atm、25℃） |
0.574KJ/Kg℃ |
|
凝固点 |
-78.5℃ |
||
|
蒸汽压力（25℃） |
15.2MPa |
相对电解质强度 （1atm、25℃,N2=1.0） |
1.03 |
|
密度（1atm、20℃） |
1.417Kg/㎡ |
IG-541混合气体灭火机理属于物理灭火方式。混合气体释放后把氧气浓度降低到它不能支持燃烧来扑灭火灾 。通常防护区空气中含有21%的氧气和小与1%的IG541 。当防护区中的氧气降至15%以下时，大部分可燃物将停止燃烧 。混合气体能把防护区氧气降至12.5%，同时又把IG541升至4% 。IG541比例的提高 ，加快人的呼吸速率和吸收氧气的能力，从而来补偿环境气氛中氧气的较低浓度。灭火系统中灭火设计浓度不大于43%时，该系统对人体是安全无害的。
IG-541混合气体灭火系统的灭火方式适应于全淹没灭火系统。
主要适用于电子计算机房、通讯机房 、配电房 、油浸变压器、自备发电机房、图书馆、档案室、博物馆及票据、文物资料库等经常有人工作的场所 ，可用于扑救电气火灾、液体火灾或可溶化的固体火灾，固体表面火灾及火前能切断气源的气体火灾，但不可用于扑救D类活泼金属火灾。
IG-541混合气体自动灭火系统主要由：气体灭火报警控制系统、火灾探测系统、灭火剂贮存瓶 、容器阀、选择阀、减压装置 、单向阀、气路控制阀、压力开关、喷嘴、管路等主要设备组成 。可组成单元独立系统或分配系统等多种形式。实施对单区或多区的消防保护。
本系统具有自动灭火、应急电气手动灭火、现场机械开启灭火三种方式供用户自行选择。
本系统经国家固定灭火系统和耐火建筑构件质量监督检验中心检测合格，符合国际GB25972-2010《气体灭火系统及部件》。
|
|

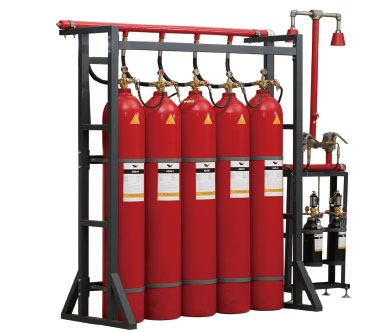

IG541组合分配气体灭火管网轴测图 |
|
|
系统技术参数 |
 |
系统型号 |
QMH15/80-SA |
QMH15/90-SA |
|
灭火剂储瓶容积 |
80L |
90L |
|
|
灭火型式 |
全淹没 |
全淹没 |
|
|
充装压力（20℃） |
15 Mpa |
15 Mpa |
|
|
IG541充装量 |
16.89Kg |
19Kg |
|
|
灭火剂瓶组监测 |
压力表 |
压力表 |
|
|
最大工作压力（50℃） |
17.2Mpa |
17.2Mpa |
|
|
灭火剂瓶组密封形式 |
膜片密封 |
膜片密封 |
|
|
喷洒时间 |
48s~60s |
48s~60s |
|
|
系统工作环境温度 |
0℃~50℃ |
0℃~50℃ |
|
|
系统启动方式 |
自动、电气手动紧急启动 、机械应急手动三种控制方式 |
自动、电气手动紧急启动、机械应急手动三种控制方式 |
|
|
N2驱动气体瓶组储存压力 |
6MPa |
6MPa |
|
|
N2驱动气体瓶组容积 |
4L 、10L、15L |
4L、10L、15L |
|
|
N2驱动气体瓶组监测 |
压力表 |
压力表 |
|
|
驱动气体瓶组密封形式 |
膜片密封 |
膜片密封 |
|
|
瓶架形式 |
单排列 ，双排列 |
单排列，双排列 |
|
|
系统延时启动时间 |
0~30s |
0~30s |
|
|
启动电压、电流 |
DC24V,1.5A |
DC24V,1.5A |
|
|
灭火剂瓶组颜色 |
红 |
红 |
|
|
N2驱动气体瓶组颜色 |
黑 |
黑 |
|
|
瓶架颜色 |
灰 |
灰 |
|
|

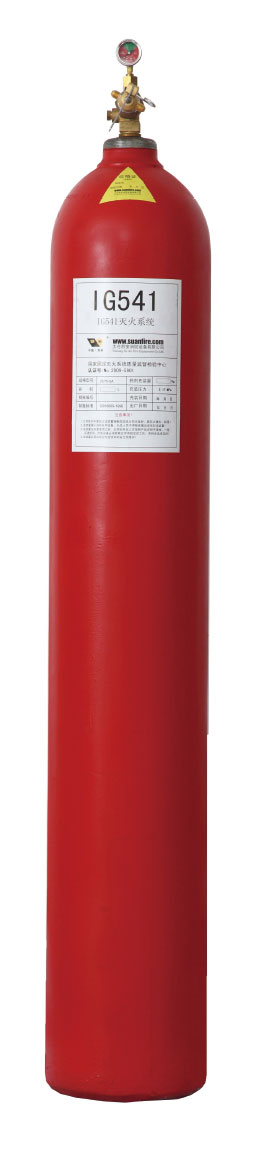

灭火剂储瓶 |
高压无缝 |
高压无缝 |
|
|
驱动气体储瓶 |
高压无缝 |
高压无缝 |
|
|
单组瓶荷载（含药剂） |
约125Kg |
约130Kg |
|
|
单排列瓶组尺寸 |
高度2080mm 长度L=N*320+220mm 宽度760mm |
高度1850mm 长度L=N*370+220mm 宽度810mm |
|
|
双排列瓶组尺寸 |
高度2080mm 长度L=N*320+220mm 宽度1000mm |
高度1850mm 长度L=N*370+220mm 宽度1060mm |
|
|
喷嘴公称工作压力 |
大于2Mpa |
大于2 Mpa |
